南京邮电大学：巧妙设计纳米复合材料，助力高性能钠离子电池！
时间:2020-04-13 09:52来源:材料科学网 作者:材料科学与工程
点击:
次
开发具有优异电化学性能的新型负极材料用于锂离子电池显得尤为迫切。本文利用微波等离子体技术成功地将SnO2/NGA转化为三元钠离子电池负极SnO2@Sn/NGA。该负极具有优异的电化学性能，较高的比容量，卓越的倍率性能和稳定的循环性能。这种独特的纳米复合材料设计可以推广到其他合金型负极材料并应用于钠离子电池和锂离子电池中。
随着化石燃料不断消耗和环境问题的日益严重，寻找环境友好型储能技术就显得尤为关键。钠离子电池（SIBs）作为锂离子电池（LIBs）的替代品且资源丰富，价格低廉逐渐受到人们的青睐。不幸的是，由于钠离子半径的限制，商用石墨（SIBs：372mAh g-1）并不能提供满意的储钠容量。因而，开发具有优异电化学性能的新型负极材料用于SIBs就显得尤为迫切。鉴于此，兼具高比容量（667mAh g-1）、适中电化学窗口，环境友好的SnO2被用作负极材料而广泛研究。然而，SnO2在后续电池循环使用过程中除了材料自身体积膨胀和低电导率问题之外，还出现了其自身难以克服的问题：（1）转化反应生成的Na2O（SnO2+ 4Na++ 4e- ⇌ Sn +2Na2O）会造成较大的不可逆容量损失和较低的初始库伦效率。虽然Na2O具有防止颗粒团聚的作用，但是不稳定的Sn/Na2O界面不能阻止相分离和自聚集，从而大大降低了反应的可逆性。（2）循环过程中Sn颗粒逐渐团聚进一步减慢Na+在后续合金反应中的扩散（Sn+ xNa++ xe- ⇌ NaxSn）。
近期，南京邮电大学余柯涵教授（通讯作者）等通过微波等离子体工艺，巧妙构筑了核壳结构的SnO2@Sn/氮掺杂石墨烯气凝胶（SnO2@Sn/NGA），在电池第一次放电过程中就获得了稳定的Na2O@Sn界面，大大提高了转化反应的可逆性；同时，较薄的Na2O层不仅可以促进Na+的扩散，又能很有效地防止Sn粒子的团聚。此外，等离子体减少了石墨烯中的含氧官能团，使其导电性和电化学性能得到了明显的改善�；谡庑┯诺悖琒nO2@Sn/NGA作为负极表现出优异的储钠性能。相关成果以“Plasma-enabled ternary SnO2@Sn/nitrogen-doped graphene aerogel anode for sodium-ion batteries” 为题发表在CHEMELECTROCHEM，并入选封面论文。论文第一作者为研究生马裕杰。
论文链接：https://chemistry-europe.onlinelibrary.wiley.com/doi/10.1002/celc.202000197
图1、通过水热合成反应以及微波等离子体工艺合成SnO2@Sn/NGA的示意图。

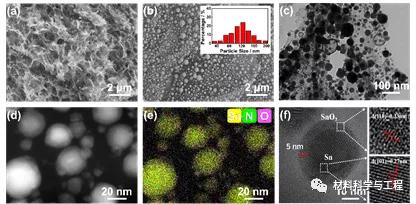

图2、SnO2@Sn/NGA的形貌和结构表征。（a）SnO2/NGA的SEM图像，（b-c）SnO2@Sn/NGA的SEM和TEM图像，（d-f）SnO2@Sn/NGA的HRTEM图像和元素分布图像。

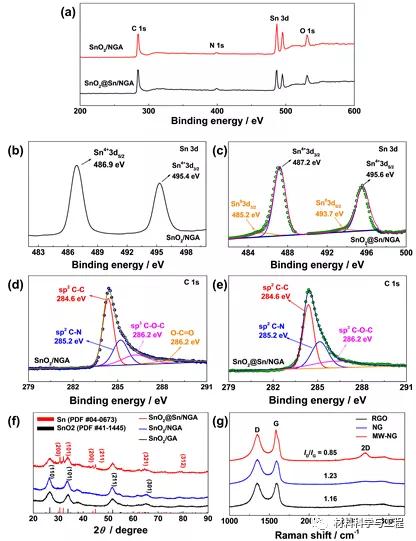

图3、XPS分析以及XRD和Raman表征（a）SnO2/NGA和SnO2@Sn/NGA的XPS全谱，（b-e）Sn3d和C 1s的高分辨率XPS光谱，（f）SnO2/NGA和SnO2@Sn/NGA的XRD衍射谱，（g）SnO2/NGA和SnO2@Sn/NGA的拉曼光谱。
图4、SnO2@Sn/NGA负极组装电池的电化学性能测试（a）SnO2@Sn/NGA的CV曲线，（b）SnO2@Sn/NGA的充放电曲线，（c-d）SnO2@Sn/NGA和对照样品的循环曲线和倍率曲线，（e）SnO2@Sn/NGA不同电流密度下循环曲线，（f）SnO2/NGA和SnO2@Sn/NGA的交流阻抗曲线。
图5、电极使用后的SEM表征。2A g-1循环200圈后的电极（a-d）SnO2@Sn/NGA，（e-h）SnO2/NGA。
总之，本文利用微波等离子体技术成功地将SnO2/NGA转化为三元钠离子电池负极SnO2@Sn/NGA。核壳结构的SnO2@Sn保证了Na2O可以通过多种方式改善负极的电化学性能，特别是防止颗粒团聚，稳定电极结构，改善Na+扩散途径，保证Sn⇌SnO2的可逆转化。因此，该负极具有优异的电化学性能，较高的比容量，卓越的倍率性能和稳定的循环性能。同时，随着NGA石墨化程度的提高进一步促进倍率性能。此外，这种独特的纳米复合材料设计可以推广到其他合金型负极材料并应用于钠离子电池和锂离子电池中。（感谢韦玮教授研究团队的解读）
(责任编辑：子蕊)
免责声明：本文仅代表作者个人观点，与中国电池联盟无关。其原创性以及文中陈述文字和内容未经本网证实，对本文以及其中全部或者部分内容、文字的真实性、完整性、及时性本站不作任何保证或承诺，请读者仅作参考，并请自行核实相关内容。
凡本网注明 “来源：XXX（非中国电池联盟）”的作品，均转载自其它媒体，转载目的在于传递更多信息，并不代表本网赞同其观点和对其真实性负责。
如因作品内容、版权和其它问题需要同本网联系的，请在一周内进行，以便我们及时处理。
QQ：503204601
邮箱：cbcu@cbcu.com.cn
凡本网注明 “来源：XXX（非中国电池联盟）”的作品，均转载自其它媒体，转载目的在于传递更多信息，并不代表本网赞同其观点和对其真实性负责。
如因作品内容、版权和其它问题需要同本网联系的，请在一周内进行，以便我们及时处理。
QQ：503204601
邮箱：cbcu@cbcu.com.cn
猜你喜欢
-
密歇根大学列出锂金属固态电池的主要问题 以推动其商业化发展
2021-06-07 08:38 -
南京大学金钟课题组设计介观结构锂负极材料用于高比能锂金属电池
2021-06-04 08:53 -
得州农工大学开发新型无金属多肽电池 可根据要求进行降解
2021-05-15 13:19 -
哈佛大学团队打造新型固态锂金属电池：10-20分钟为电动汽车充满电
2021-05-14 10:53 -
阿尔托大学开发电池回收新方法 不需要破碎或溶解电池
2021-05-11 21:28 -
花王与大学合作研发用汗水发电的生物电池
2021-05-07 09:15 -
昆士兰大学开发新型石墨烯-铝电池 比当前锂离子电池的寿命长3倍
2021-04-29 08:47 -
吉林大学于吉红院士科研团队在固态锂空电池研发方面取得重要进展
2021-04-23 09:57 -
四川大学在下一代高性能锂离子电池研究方面取得新进展
2021-04-14 09:13 -
牛津大学、牛津仪器和亨利·罗伊斯研究所达成合作 加速开发下一代电池
2021-03-17 08:31
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
专题
相关新闻
-
密歇根大学列出锂金属固态电池的主要问题 以推动其商业化发展
2021-06-07 08:38 -
南京大学金钟课题组设计介观结构锂负极材料用于高比能锂金属电池
2021-06-04 08:53 -
得州农工大学开发新型无金属多肽电池 可根据要求进行降解
2021-05-15 13:19 -
哈佛大学团队打造新型固态锂金属电池：10-20分钟为电动汽车充满电
2021-05-14 10:53 -
阿尔托大学开发电池回收新方法 不需要破碎或溶解电池
2021-05-11 21:28 -
花王与大学合作研发用汗水发电的生物电池
2021-05-07 09:15 -
昆士兰大学开发新型石墨烯-铝电池 比当前锂离子电池的寿命长3倍
2021-04-29 08:47 -
吉林大学于吉红院士科研团队在固态锂空电池研发方面取得重要进展
2021-04-23 09:57
本月热点
-
2020年锂电池行业研究报告
2021-05-11 11:24 -
突发｜深圳一锂电企业停止经营、解散员工！
2021-05-11 10:02 -
4月我国动力电池装车量同比上升134.0%
2021-05-13 08:26 -
如何看待Pack内铁锂和三元混用
2021-06-01 09:25 -
可充电中性锌空气电池：进展，挑战和未来
2021-05-19 10:59 -
揭开赣锋锂业的家底
2021-06-03 09:46 -
“电池荒”来袭，生产纯电动汽车的车企要被卡脖子了？
2021-06-01 21:22 -
关于征集《锂离子电池用连续式真空干燥系统技术规范》等两项行业标准的函）征求意见程序
2021-05-31 22:53
企业微信号
微信公众号
