想附近过夜电话联系_全国品茶修车资源交流入口_同城喝茶_50米内的鸡窝



　　近日，中科院大连化物所储能技术研究部（DNL17）李先锋研究员团队提出了一种基于Br-辅助MnO2放电的混合型液流电池，具有能量密度高、可逆性高的优势。



　　液流电池（FBs）由于安全性高、寿命长、效率高等优势，在大规模储能领域受到了广泛关注。然而，目前液流电池能量密度较低，一定程度上限制了其进一步发展。Mn2+/Mn3+具有电极电位高、溶解度高、电化学动力学良好、成本低等优势，在高能量密度液流电池中有较好的前景。然而，氧化态Mn3+面临严重的歧化副反应容易导致“死锰”的积累，影响电池的能量密度、可逆性和循环稳定性。

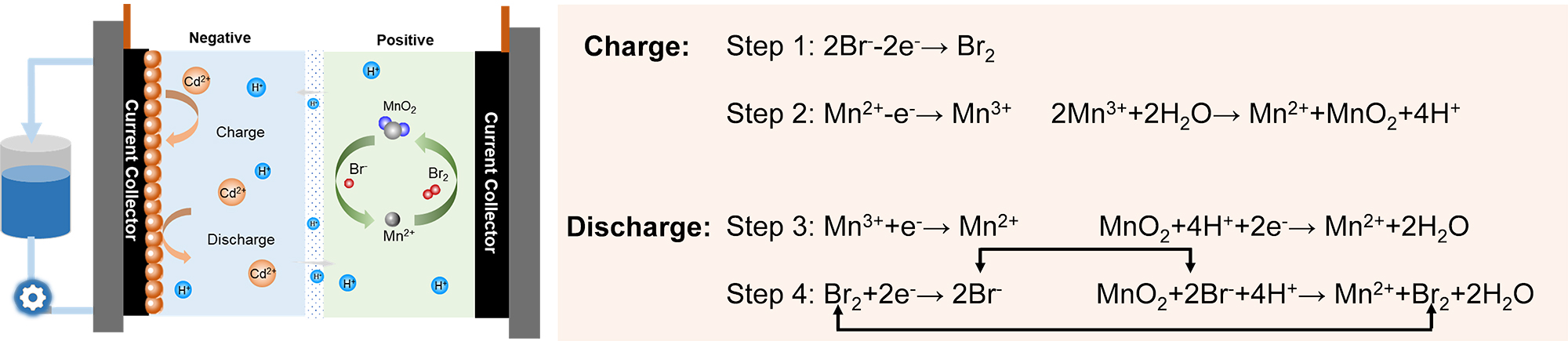

　　本工作中，该团队通过在Mn2+的酸性电解液中引入Br-，在充电过程中，Br-/Br2（1.08V vs. SHE）和Mn2+/Mn3+（1.56V vs. SHE）两个电化学过程在电极上依次发生，并且伴随Mn3+到MnO2的歧化副反应。对于放电过程，未歧化的Mn3+和部分MnO2在电极表面被还原成Mn2+；随后，部分Br2被还原成Br-并且可以与电极上残留的MnO2发生化学反应生成Br2继续参与放电，通过化学—电化学放电提高整个充放电过程的可逆性。

　　基于上述设计，该团队以Cd/Cd2+作为负极组装成全电池（BMFB），该电池可在80mA/cm2下稳定运行超过500次循环，电池的能量密度超过360Wh/L；以硅钨酸（SWO）作为负极组装的电池可以稳定运行超过2000次循环。上述设计方案为开发高能量密度、长寿命的锰基电池体系提供了理论指导和技术支持。



　　相关研究成果以“Bromine Assisted MnO2 Dissolution Chemistry: Toward a Hybrid Flow Battery with Energy Density of over 300 Wh L-1”为题，发表在《德国应用化学》（Angewandte Chemie International Edition）上。该工作的第一作者是我所DNL17博士研究生刘韵。上述工作得到国家自然科学基金、中科院电化学储能技术工程实验室、中科院A类先导专项“变革性洁净能源关键技术与示范”等项目的支持。（文/图 谢聪鑫、刘韵）



　　文章链接：https://doi.org/10.1002/anie.202213751
